双口排气阀（QB2）

【产品概述】

QB2法兰双口排气阀当需要排出管道内的气体时，应逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，双口排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出，当需要检修或清扫体腔时，应将阀门关闭。本排气阀，顺时针旋转阀杆时为关闭。

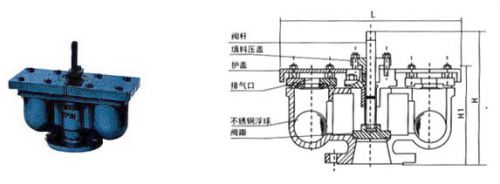

【结构图】

【主要尺寸】

【用途及主要性能规范】

本QB2法兰双口型适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。

▲ ⑴ 注：D＞350mm管路请选单口排气阀（QB1-10）。

▲ ⑵ 安装双口排气型，底下一定要安装一只保护阀门、球阀（Q41F-16），以免检验停水。

▲ ⑶ 如需方求方本排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。本排气阀适用水、热水、最高温度100℃的管道上，使管道内的气体全部排出。

【结构】

QB2排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。
