紧急切断阀（KD743X(R)）

产品标准 :GB12238

公称压力 :PN1.6MPa

公称通径 :DN300 -2000mm

适用温度 : ≤ 600 ℃

密封副形式 : 硬密封、软密封

密封渗漏量： GB/T13927

该阀靠液压开启，靠弹簧蓄能关闭，关闭时间为 0.5-1 秒可调。可广泛用于电厂、热电厂及高炉 TRT 装置上，起保护汽轮机、发电机和管路设备作用。详见紧急切断阀控制原理。

紧急切断阀控制原理

2000年9月28日 国家电力公司发布了《防止电力生产重大事故的二十五项重点要求》，其中：第 9.1.10 条规定：抽汽机组必须设置有用于事故快关的紧急切断阀，保护汽轮机组防止蒸汽倒灌而引起汽轮机组超速。铁阀集团特阀公司研制生产的紧急切断阀能够在 0.5~1 秒钟内快速关闭，有效地防止汽轮机组蒸汽倒灌引起的超速问题。紧急切断阀主要由阀门本体、油缸 - 弹簧执行机构、液控箱、电控箱等组成。开阀时，按下开阀铵钮或接系统指令（电控箱设为远控），液控箱工作，液压油进入油缸底部推动油缸带动阀门开启，同时弹簧压缩蓄能；当汽轮机组出现紧急情况时，通过液压信号或电信号传递给阀门的液压或电气控制系统，阀门在弹簧的作用下迅速关闭，关闭时间为 0.5~1 秒，从而起到保护汽轮机和管路设备的作用。

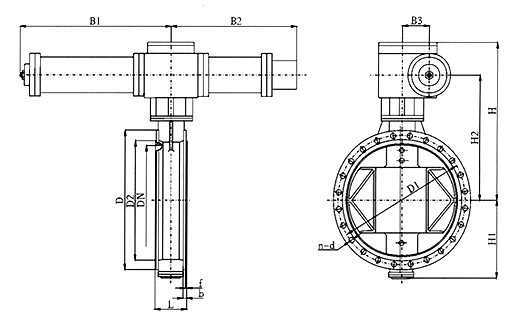

主要外形尺寸、连接尺寸和质量
